FAG包络圆测量仪的功能介绍及使用

FAG包络圆测量仪用于精确设定圆柱滚子轴承的径向游隙或预载。

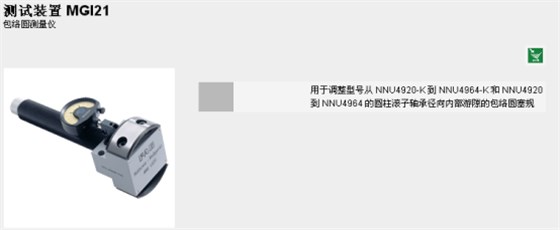

内圈可分离轴承的包络圆规MGI21通过两个淬硬精加工的表面来测量滚子和保持架的内包络圆。其中一个测量表面是可移动的。用于调整型号NNU4920-K- NNU4964-K；NNU4920-NNU4964圆柱滚子柱的径向游隙。需要配合内径千分尺SNAP-GAUGE使用。在安装完外圈和滚子、保持架组件之后，包络圆直径需用量规MGI来进行校准测量。对于锥孔轴承，测量包络圆是为了计算轴承在锥轴或轴承座上的位置。安装过程中，轴承会被安装至相应的位置。这样就形成了相应的游隙和预载。

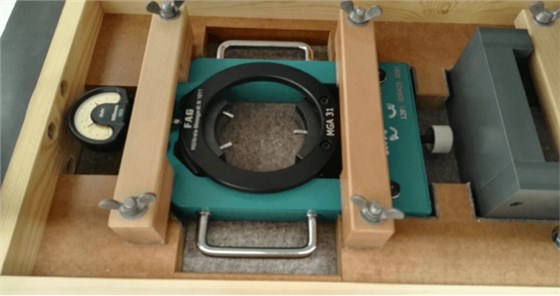

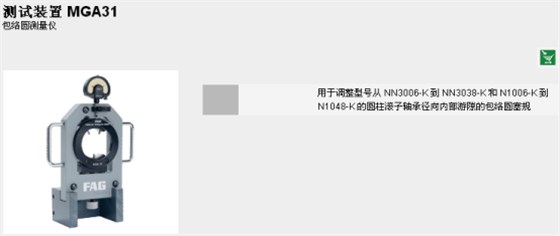

外圈可分离轴承的包络圆规MGA31通过两个淬硬精加工的表面来测量滚子和保持架的外络圆。用于调整型号NNU3006K-NNU3048K；N1006K-N1048K圆柱滚子柱的径向游隙需要配合内径千分尺使用。在安装好外圈之后，量规设置为滚道直径直。滚道直径通过传统的内径量规来测量。之后将预装有轴承内圈、滚子和保持架组件的锥轴装入测量仪。利用液压方法使主轴轴向移动，直到测量仪显示正确的径向游隙和预载。
